試驗儀器類型：沖擊試驗缺口投影儀
規格型號：CST-50
一、主要特點：

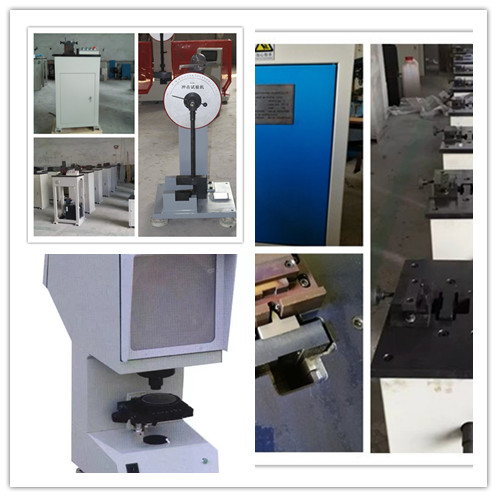

CST-50沖擊試樣缺口夏比投影儀是專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器。
本沖擊試樣驗口投影儀是利用光學投影方法將被測的沖擊試樣V或U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格，操作簡便，檢查對比直觀、效率高，是目前唯一切實可行、并能保證檢查質量的方法，是相關理化試驗室的必備儀器。該產品滿足GB/T229-2007《金屬材料夏比擺錘沖擊試驗方法》的要求，可同時滿足ASTM E23-02a等國際標準。
二、主要技術指標：
1、投影屏直徑 ：200*200mm（新型投影屏有刻度顯示）
2、工作臺尺寸 ：
方工作臺尺寸：110×125mm
方工作臺直徑：90mm
工作臺玻璃直徑：70mm
3、工作臺行程 ：
縱向：±10mm
橫向：±10mm
升降：±12mm
4、工作臺轉動范圍:0～360°
5、儀器放大倍率：50X
物鏡放大倍率： 2.5X
投影物鏡放大倍率：20x
6、光源（鹵鎢燈）：12V 100W
7、電源： 220V 50Hz
8、外形尺寸：515×224×603mm
9、重量： 20kg
三、設備主要配置：
1.CST-50投影儀主機 一臺
2.底座調整鈕 四個
3.電源線 一根
4.鹵鎢燈 二個
5.平板玻璃 一塊
|
